为了更好地正确使用EAGLECLAMP钢板夹钳，以下关于钢板夹钳的工作原理可供大家参考：

1、钢板夹钳提升/收紧系统

钢板夹钳初始载荷（夹体的重量和锁紧装置的弹簧强度等），通过凸轮和钢筋夹住载荷产生初始摩擦力开始升降。
随着负载的增加，由于连杆机构的助力作用和凸轮机构的自动张紧作用，张紧力增加，凸轮咬入提升的负载。
即使在翻转作业过程中暂时没有负载，锁定装置也会通过弹簧的力压住凸轮。

2、钢板夹钳主要结构特点

一种利用提升的负载产生提升力的机构

凸轮和环形的设计使得握持力不会因板厚或安装角度的变化而大幅波动，配备即使空载也不会松动的锁定装置或锁定弹簧（VA型除外）

在锁定操作过程中，即使在翻转或着陆时的临时空载状态下，夹具也不会轻易脱落，工作可以顺利进行。

3、钢板夹钳锁定装置

Eagle Clamp的锁紧装置采用插销式和杠杆式。

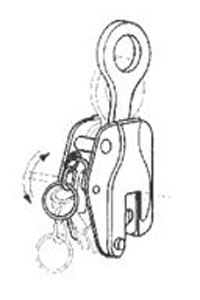

插销式锁定装置（弹簧式紧固机构）

当锁紧装置插销被推入主体时，弹簧的张力作用，张紧凸轮弹出到开口中以推动提升的负载。不使用时，弹簧不工作，因此张紧凸轮可以自由开合，其运动与环联动。但是，在正常使用中弹簧处于活动状态时，拧紧凸轮不会打开。

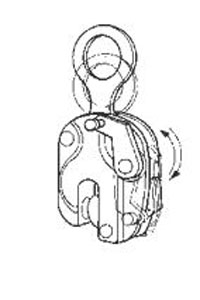

杠杆式锁定装置（拧紧释放机构）

当锁定装置杠杆被推到锁定位置时，弹簧的张力作用，夹紧凸轮弹出到开口中以压住被提升的负载。如果在不使用时杠杆处于打开位置，锁定凸轮将压住凸轮连杆，因此即使拉动环，紧固凸轮也不会关闭。在正常使用中，如果弹簧有效，即使暂时卸下负载，拧紧凸轮也不会保持打开状态。
