CCL型鹰牌方管夹具特点：
1、CCL型鹰牌方管夹具附带弹簧钩式锁定装置，5倍安全系数。
2、鹰牌CCL型方管专用夹具用于各种方管的横吊、翻转、搬运、旋转、焊接、组装、加工等。

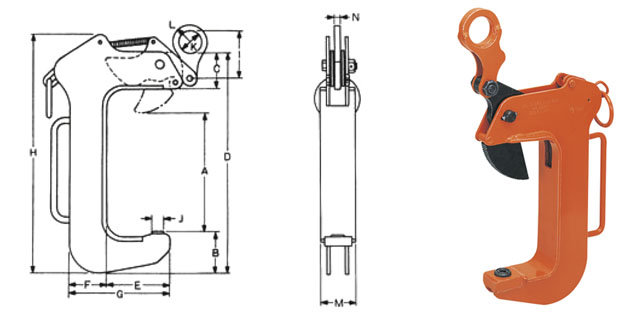

CCL型鹰牌方管夹具尺寸图：
CCL型鹰牌方管夹具参数：
|
型号
|
载荷（T）
|
有效尺寸（mm）
|
自重（kg）
|
|
CCL-500
|
500kg
|
200~250
|
9.0
|
|
CCL-500
|
500kg
|
250~300
|
10.7
|
|
CCL-1
|
1
|
200~250
|
10.9
|
|
CCL-1
|
1
|
250~300
|
13.0
|
|
CCL-1
|
1
|
300~350
|
17.0
|
|
CCL-1.5
|
1.5
|
250~300
|
18.0
|
|
CCL-1.5
|
1.5
|
300~350
|
21.4
|
|
CCL-1.5
|
1.5
|
350~400
|
27.5
|
|
型号
|
尺寸mm
|
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
J
|
K
|
L
|
M
|
N
|
|
CCL-500
|
76
|
80
|
416
|
120
|
80
|
200
|
438
|
105
|
32
|
50
|
40
|
70
|
16
|
|
CCL-500
|
76
|
80
|
466
|
120
|
80
|
200
|
488
|
105
|
32
|
50
|
40
|
70
|
16
|
|
CCL-1
|
76
|
80
|
416
|
120
|
80
|
200
|
438
|
105
|
32
|
50
|
40
|
70
|
16
|
|
CCL-1
|
76
|
80
|
466
|
120
|
80
|
200
|
488
|
105
|
32
|
50
|
40
|
70
|
16
|
|
CCL-1
|
100
|
95
|
555
|
170
|
105
|
275
|
555
|
105
|
32
|
50
|
40
|
80
|
16
|
|
CCL-1.5
|
105
|
90
|
505
|
140
|
115
|
255
|
505
|
118
|
32
|
56
|
45
|
90
|
19
|
|
CCL-1.5
|
105
|
90
|
555
|
160
|
98
|
258
|
600
|
118
|
32
|
56
|
45
|
90
|
19
|
|
CCL-1.5
|
133
|
154
|
697
|
185
|
124
|
309
|
697
|
118
|
32
|
56
|
45
|
90
|
19
|

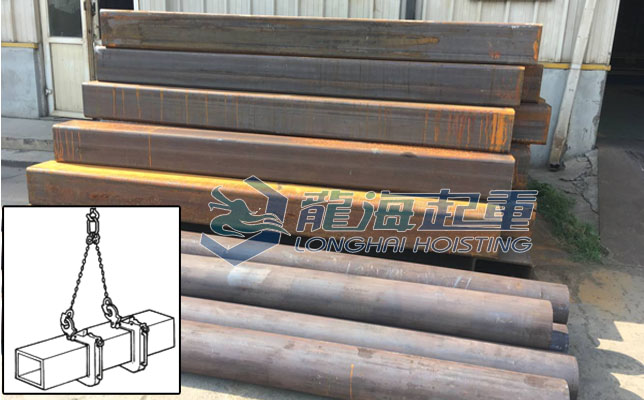

CCL型鹰牌方管夹具吊装案例：
品牌承诺
CCL型方管夹具属于日本鹰牌EAGLE CLAMP品牌，原装进口产品，保质12个月，凡客户从我公司定购此品牌产品如收到货物时发现有假货仿货均以100倍金额赔偿。
|
